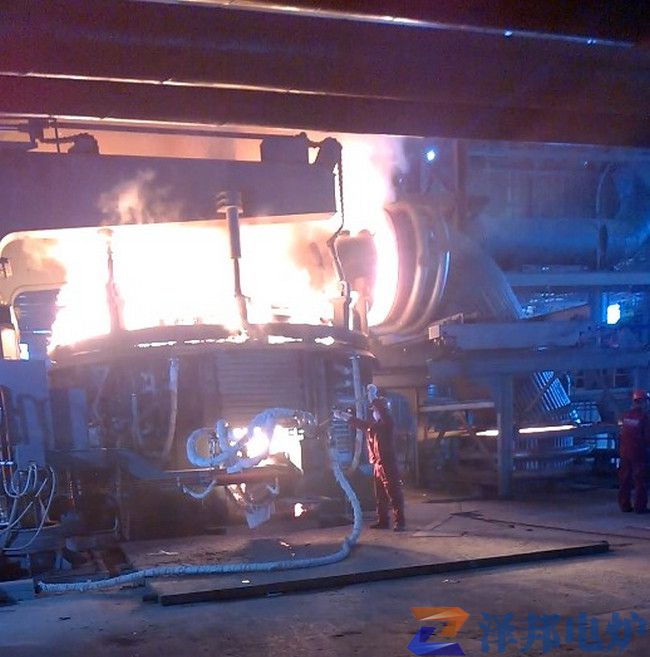

某省50t炼钢电弧炉设备安装工程
50t炼钢电弧炉设备配置
l 超高功率高阻抗电弧炉。公称容量50t，变压器功率40MVA，电抗器8MVar。
l 炉门碳氧枪。
l 炉壁集束氧枪（配氧燃烧嘴）。
l 出钢方式：EBT。
l 车载钢包出钢，水泼渣出渣。
l 炉盖第四孔除尘+屋顶罩+导流罩。
50t超高功率电炉主要技术参数：
序号 | 技术参数名称 | 单位 | 要求 | |
2 | 出钢方式 | EBT | ||
4 | 炉体系统： 公称容量 | t | 50 | |
最大出钢量 | 吨 | 58 | ||
留钢量 | 吨 | 5～8 | ||
5 | 变压器及电抗器： | |||
变压器额定容量 | MVA | 40 | ||
二次额定电流 | kA | 42.768 | ||
最大工作电流 | kA | 51.322 | ||
电抗器容量 | Mvar | 8 | ||
6 | 短网系统： 不平衡系数 | % | ＜5 | |
7 | 电极系统： 电极直径 | mm | φ500 | UHP电极 |
电极分布圆直径 | mm | φ1250 | ||
8 | 倾动系统： 倾炉角度 | º | 出钢20，出渣15 | 带倾角仪 |
9 | 炉盖升转系统：提升高度 | mm | 400 | |
旋转角度 | ° | 65 | ||
10 | 液压系统： 工作压力 | MPa | 12 | |
工作介质 | 抗磨液压油 | |||
11 | 压缩空气系统： 压力 | MPa | 0.5～0.6 | |
最大耗量 | m3/min | 10 | 间歇式工作 | |
12 | 水冷系统： 总流量 | m3/h | ～695 | |
进回水温度 | ℃ | 5～35～55 | ||
进回水压力 | MPa | 0.5～0.6～0.2 | ||
15 | 炉门水冷碳-氧枪：压力 | MPa | 1.0～1.3 | |
氧气流量 | Nm3/h | 2000 | ||
碳粉流量 | kg/min | 20～60 | ||
16 | 炉壁碳-氧枪： 压力 | MPa | 1.0～1.3 | |
氧气流量 | Nm3/h | 1500×3支 |
