电阻炉 电阻电炉 冶金矿热炉

电阻炉厂家_电阻电炉_冶金矿热炉厂家

    电阻炉是利用电流使炉内电热元件或加热介质发热，从而对工件或物料加热的工业炉。它是利用电流通过电阻材料发生热能的加热炉[1]。

    电阻炉在机械工业中用于金属锻压前加热、金属热处理加热、钎焊、粉末冶金烧结、玻璃陶瓷焙烧和退火、低熔点金属熔化、砂型和油漆膜层的干燥等。

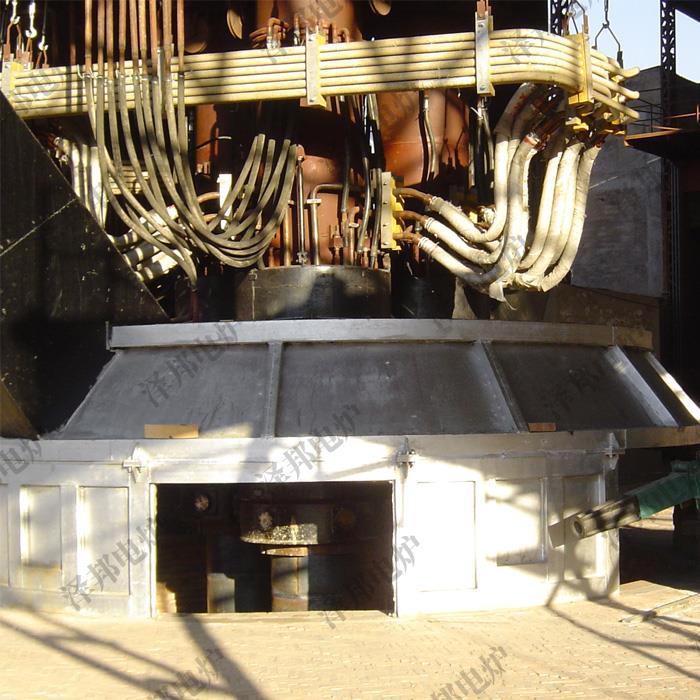

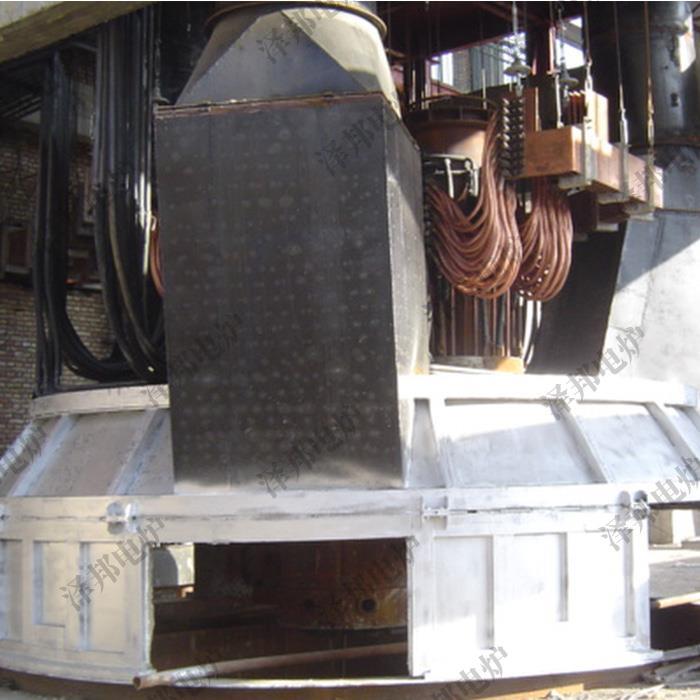

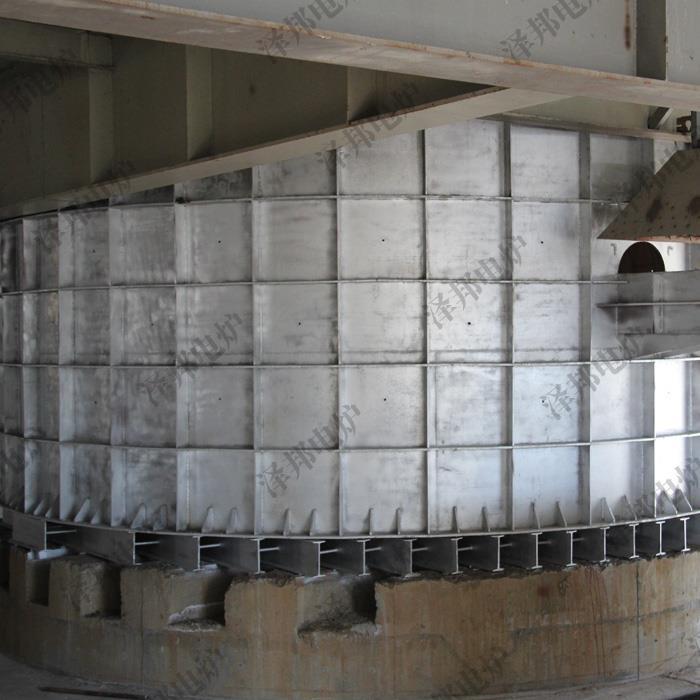

    电阻炉厂家_电阻电炉_冶金矿热炉厂家设备介绍

    利用电阻丝或电阻带为发热元件的加热炉叫做电阻炉。

    自从发现电流的热效应(即楞茨-焦耳定律)以后，电热法首先用于家用电器，后来又用于实验室小电炉。随着镍铬合金的发明，到20世纪20年代，电阻炉已在工业上得到广泛应用。工业上用的电阻炉一般由电热元件、砌体、金属壳体、炉门、炉用机械和电气控制系统等组成。加热功率从不足一千瓦到数千千瓦。工作温度在650℃以下的为低温炉；650～1000℃为中温炉;1000℃以上为高温炉。在高温和中温炉内主要以辐射方式加热。在低温炉内则以对流传热方式加热，电热元件装在风道内，通过风机强迫炉内气体循环流动，以加强对流传热。电阻炉有室式、井式、台车式、推杆式、步进式、马弗式和隧道式等类型。可控气氛炉、真空炉、流动粒子炉等也都是电阻炉。

    电热元件具有很高的耐热性和高温强度，很低的电阻温度系数和良好的化学稳定性。常用的材料有金属和非金属两大类。金属电热元件材料有镍铬合金、铬铝合金、钨、钼、钽等，一般制成螺旋线、波形线、波形带和波形板。非金属电热元件材料有碳化硅、二硅化钼、石墨和碳等，一般制成棒、管、板、带等形状。电热元件的分布和线路接法，依炉子功率大小和炉温要求而定。

    电阻炉与火焰炉相比，具有结构简单、炉温均匀、便于控制、加热质量好、无烟尘、无噪声等优点，但使用费较高。

    电阻炉厂家_电阻电炉_冶金矿热炉厂家工作原理

    电阻炉是以电流通过导体所产生的焦耳热为热源的电炉。

    电阻炉以电为热源，通过电热元件将电能转化为热能，在炉内对金属进行加热。电阻炉和火焰比，热效率高，可达50－80℅，热工制度容易控制，劳动条件好，炉体寿命长，适用于要求较严的工件的加热，但耗电费用高。

    按传热方式，电阻炉分为辐射式电阻炉和对流式电阻炉。辐射式电阻炉以辐射传热为主，对流传热作用较小；对流式电阻炉以对流传热为主，通常称为空气循环电阻炉，靠热空气进行加热，炉温多低于650℃。

    按电热产生方式，电阻炉分为直接加热和间接加热两种。

    直接加热型

    直接加热电阻炉指电流直接通过被加热的材料，使其本身产生热能。常用于碳质电极的石墨化、难熔金属的致密烧结等[2]。

    在直接加热电阻炉中，电流直接通过物料，因电热功率集中在物料本身，所以物料加热很快，适用于要求快速加热的工艺，例如锻造坯料的加热。这种电阻炉可以把物料加热到很高的温度，例如碳素材料石墨化电炉，能把物料加热到超过2500□。直接加热电阻炉可作成真空电阻加热炉或通保护气体电阻加热炉，在粉末冶金中，常用于烧结钨、钽、铌等制品。

    采用这种炉子加热时应注意：①为使物料加热均匀，要求物料各部位的导电截面和电导率一致；②由于物料自身电阻相当小，为达到所需的电热功率，工作电流相当大，因此送电电极和物料接触要好，以免起电弧烧损物料，而且送电母线的电阻要小，以减少电路损失；③在供交流电时，要合理配置短网，以免感抗过大而使功率因数过低。

    间接加热型

    间接电阻炉是电源接在加热元件或其他导电介质（如熔融金属盐）上，使加热元件或导电介质产生电阻热，通过热的传导、对流、辐射使炉料间接得到加热的电阻炉[3]。

    大部分电阻炉是间接加热电阻炉，其中装有专门用来实现电-热转变的电阻体,称为电热体，由它把热能传给炉中物料。

    这种电炉炉壳用钢板制成，炉膛砌衬耐火材料，内放物料。最常用的电热体是铁铬铝电热体、镍铬电热体、碳化硅棒和二硅化钼棒。根据需要，炉内气氛可以是普通气氛、保护气氛或真空。一般电源电压220伏或380伏，必要时配置可调节电压的中间变压器。小型炉（<10千瓦）单相供电，大型炉三相供电。对于品种单一、批料量大的物料，宜采用连续式炉加热。炉温低于700度的电阻炉，多数装置鼓风机，以强化炉内传热，保证均匀加热。用于熔化易熔金属（铅、铅铋合金、铝和镁及其合金等）的电阻炉，可做成坩埚炉；或做成有熔池的反射炉，在炉顶上装设电热体。

    功率计算

    电阻炉的功率是根据电阻炉的热平衡原则确定的，通过热平衡计算，可以比较精确地算出电阻炉的功率。电炉所需的功率应包括炉子蓄热，工件加热需要热量、工件保温需要的热量、气氛裂解所需的热量，热损失等。其中炉子蓄热由电炉的规格、构造和主要尺寸、炉衬厚度，材料导热系数决定。一般地说，炉子越大，炉子蓄热越大，反之亦然。工件加热需要热量、工件保温需要的热量由炉子的产量、工件的性质和规格尺寸、工作温度、时间决定。炉子的产量越大，功率越大，反之亦然。气氛裂解所需的热量，由气氛的性质决定。热损失的热量，包括进料口部位、落料口部位的散热和其它部位的辐射损失等。炉子功率计算有利用热平衡原则确下的理论计算法、经验计算法。

    理论计算法，主要参数是产量、温度、升温时间。

    经验计算法常用三种：根据炉膛容积和工作温度计算功率或根据炉膛内表面积和工作温度计算功率或根据相同品种的炉子产量的类比推算功率。一般计算功率，经一种方法为主，以另一种或二种方法验算并进行修正。功率确定之后，根据电阻炉的分区情况，进行功率分配，选定加热元件的形式，选用材料，计算其参数，包括冷态电阻、电源电压、线径、长度。具体选材料要考虑材料的抗氧化性、抗高温性、抗渗碳性、加工艺性，表面负荷等。带状加热元件承受的表面负荷比丝状加热元件大一点，最高可增加50℅。

    安全操作

    装炉

    1．开车前检查轨道有无障碍物，钢丝绳、卷扬机、托轮、小托车必须完好，并按规定加油润滑。

    2．开车人员必须听从装炉操作人员指挥，密切配合。放置炉底乏料，要用钢尺插量三点(两端及中间)，按规定尺寸检查，炉头四角的乏料要装足踩实，防止流盐烧墙。

    3．炉芯位置确定要准确，反应箱必须垂直吊放，高度适中，放置端正，两排箱体之间保持等距，定保炉芯宽度尺寸精确无误。反应箱四角与端墙缝隙处，用纸填实。

    4．吊反应箱时，应指挥吊车摆正位置，垂直提升。须待箱体全部拨出后，才能开动大车吊走。严禁炉车在运行中吊反应箱。放反应箱时，按顺序摆放。装炉工应将去掉的四链钩放于箱体之内，以免起钩时挂住外沿使箱体移动位置或箱体碰伤操作人员。

    5．每放完一部炉料后，料斗闭合器要关严密。炉料装完后，洒在端墙拉杆上的乏料或石墨要清理干净，卷扬机小车停放在安全位置，压起顶轴，用盖盖好，并将所装炉号及装炉异常情况填入工艺卡片，随炉传送托车组。

    扒炉

    1．冶炼炉停炉24小时之后，方可进行扒炉操作。

    2．根据当天风向，确定扒墙顺序。炉墙和支柱上吊环完整好用时，操作人员不应上墙挂钩。如果吊环断裂脱落或无吊环，上炉挂钩人员注意力必须高度集中，采取安全措施，在炉墙上小心稳步行走，挂好钩后立即返回安全位置，指挥起吊。

    3．大墙如无吊环，应先吊炉墙，后吊支柱。一次不能同时挂两块炉墙，吊运的炉墙支柱应按规定地点顺序摆放，摘卸人员须待炉墙，支柱放稳后才能去靠近摘钩。

    4．切、扒乏料、黄块时，指挥人员需站在安全位置。

    铲炉

    1．冶炼炉停电70小时后，应将结晶筒上的残余黄块，乏料全部清理干净。用水清理炉台乏料时，不允许冲成里高外低斜坡形或高低不平，应与小墙上端水平，不准向结晶筒上冲水。

    2．在清理过程中，不准跨越或站在结晶筒上。操作时密切注意结晶筒有无倒塌迹象。在炉台上行走时要小心谨慎，防止失足跌入水池。

    3．发现小墙倾斜严重时，应予调整，不能拆除。

    修炉

    1．清理电极保护圈四周粘附的乏料及硬块和端墙上粘附的杂物及端墙上面的积料。

    2．炉底乏料用水浇透后，拆除支柱和小墙。拆除小墙时，严禁一次吊卸两块炉墙，应从中间向两头依次吊卸。待炉底和炉头电极下乏料全部清入水池后，方准吊装支柱和炉墙。清抓炉底乏料时，防止炉底边砖掉入水池，边砖如有缺少，应及时补齐。

    3．安装支柱和炉墙时，必须采用闭锁式吊钩。并于吊装之前在炉底铺撒1～2厘米厚的木粉，以保护炉底和防止漏电。

    4．大小炉墙上粘附的乏料清理干净，透气孔全部凿通。吊装炉墙支柱时，上下操作人员必须配合好，支柱要垂直吊放到底，如有歪斜，需经扎入木楔校正后，方准人工摘钩。吊装小墙时，垫好乏料，防止向里倾倒。吊装大小墙时，须把护钩挂牢后方准人工摘钩。未经操作者的同意，吊车工严禁下落支柱或炉墙，以免支柱或炉墙歪斜，砸伤操作人员。

    5．炉墙摆放要稳固，两墙之间的间隙要匀称，如有缺砖或间隙太大时，应补砖堵塞，以防漏料。

    6．清理存放支柱的基坑时，抓斗和操作人员严禁同时入坑，以防意外。

    7．支柱上的绝缘砖脱落1/3和炉墙端头接连脱落3块砖时，不应继续使用，应立即修理。

    传送乏料

    1．检查乏料筛应完好，乏料仓斗、木粉仓斗的料源应备足，乏料出口闸门流量和木粉螺旋运输机转数应正常。

    2．将各转换开关转到连锁位置，先按启动按钮，再按顺序启动正反皮带运输机、东西向连接皮带运输机、南北向小皮带运输机、东西向大皮带运输机。待运转正常时，启动乏料仓斗下的皮带运输机和木粉仓斗下的螺旋运输机，开始传料。

    3．传料过程中，操作人员不断巡回检查皮带运转和仓斗贮料情况，发现皮带跑偏洒料，应及时处理，不得擅离岗位。

    4．乏料中如发现金属物块或仓斗出料口堵塞，应立即停车处理。

    5．木粉运输机不得随意调整变速挡数，乏料不得随意调整出料量，应按工艺要求保持适当传料比率。在乏料传入料仓过程中，应防止木粉一侧偏多一侧偏少。

    6．操作结束时，先停乏料仓斗下的皮带和木粉仓斗下的螺旋运输机，待料全部传入料仓，再按开车时的反顺序停车。

    7．例卸木粉袋时，如发现大木块、木片等杂物，应及时拣出。

    8．水洗后的乏料应分批堆放，循环使用。每批乏料堆放3～5天，待自然干燥后水分含量应小于6%，食盐含量应小于1%，方可使用。严禁从乏料池直接抓运过筛投炉。
