热烈祝贺 河南济源钢铁（集团）有限公司 第二炼钢厂
60tVD真空精炼炉升级改造项目顺利投产
西安真空VD炉厂家(泽邦电炉)-60tVD真空精炼炉升级改造项目顺利投产--- 河南济源钢铁（集团）有限公司第二炼钢厂60tVD真空精炼炉于2009年9月建成投产。近年来由于产品结构调整，钢包扩容，VD炉在使用中抽气时间长，真空度不达标，冷凝水回水温度高，废气排放管喷水严重，热井泵启动过程长，底吹氩流量调节精度差，喂丝精度差等故障，严重影响了生产节奏及产品质量。
我公司承接了60tVD真空精炼炉升级改造项目后，曾多次安排设备工程师、工艺工程师亲临现场，通过设备测试诊断，优化设计，更换喷嘴、增加汽水分离器、蒸汽管道增加安全阀、气体冷却除尘器及真空泵体清灰、增加智能吹氩装置、增加新型喂丝机，该VD炉处理钢水从大气压至67Pa抽气时间由原来12分钟缩短至4分20秒，节约了VD处理时间，减少了钢水温降。
我公司工艺工程师还对客户在VD炉真空处理工艺方面进行技术指导，提出许多合理化建议。客户将VD炉工艺操作调整后，加快了生产节奏，提高了生产效率和钢水合格率，使LD转炉-LF钢包精炼-VD真空脱气-CC连铸 整个工艺流程更加顺畅。
60tVD真空精炼炉升级改造后 主要处理钢种产品大纲
序号 | 钢类 | 代表钢种 | 浇铸方式 |
1 | 碳结钢 | 10、20、35、45 | 连铸 |
2 | 合结钢 | 40Cr、20 Cr | 连铸 |
3 | 齿轮钢 | 20CrMnTi | 连铸 |
4 | 弹簧钢 | 60Si2Mn | 连铸 |
5 | 轴承钢 | GCr15 | 连铸 |
6 | 冷墩钢 | ML15Al, SWRCH35K | 连铸 |
7 | 锅炉用钢 | 20G | 连铸 |
VD炉工艺流程
转炉出钢后，需进行VD处理的钢水经过LF调整钢水温度和成分，使钢水成分合格。吊包入罐→接入氩气→测温取样→盖车走行→落盖→开主真空阀抽真空→抽真空至67Pa(真空下碳脱氧)→复压→提盖→盖车走行→喂线→测温取样→断开氩气→吊包出罐。
序号 | 项目名称 | 单位 | 内容及数量 | 备注 |
1 | 60t VD真空精炼炉 | 座 | 1 | |
2 | 炉型 | 单盖双罐双工位，盖车横移，地坑式 | ||
3 | 处理工位 | 个 | 2 | |
4 | 钢包盛钢量 钢包液面自由空间 | t mm | 40~45（~55） 800（45t钢水时） | （~55）预留能力 |
5 | .大容量 .小容量 | t | 75 50 | （~55）预留能力 |
6 | 主要功能 | 脱气、底吹氩搅拌（VD） | ||
7 | 真空泵系统级数 极限真空度 工作真空度 抽气能力 抽气时间（101KPa→67Pa） | 级 Pa Pa kg/h min | 5 15（阀后） 67（阀后） 260 1800 7（热态） | 3级增压2级喷射 67Pa,20℃空气 8.6KPa, 20℃空气 B1泵头部，麦氏真空计测量 |
8 | 真空罐外径×高度 罐盖车轨距 罐盖车行程 罐盖提升高度 | mm | ~Φ5000×5500 ~6800 ~8000 ~600（max.） | |
9 | 盖车行走速度 | m/min | 2-12 | VVVF控制 |
10 | 液压站压力 | MPa | 10 | 水乙二醇 |
11 | 总装机容量 | kW | 60 | 不含水处理 |
真空泵系统主要参数及操作模式
真空泵采用SP260—型快速启动蒸汽喷射泵，适用于VD真空精炼装置。
真空泵主要性能参数如下:
参 数 名 称 | 数 值 |
抽气量 | 260kg/h（在67Pa下） |
泵口极限真空度 | 15Pa（大气降至15Pa时间~1.5h） |
真空系统从大气压降至67Pa的时间 | ≤6min（不带钢水，压力指罐内） |
真空系统从大气压降至67Pa的时间 | ≤7min（带钢水，压力指罐内） |
蒸汽压力 | 0.8 MPa（表压） |
蒸汽温度 | 180~200℃ |
蒸汽耗量 | ≤9.5t/h |
冷却水温度 | ≤35℃ |
冷却水耗量 | ≤600 m3/h |
冷却水压力 | 0.3 MPa.G（在0.0m处） |
真空泵系统漏气量 | ≤15 kg/h |
真空泵主要操作模式
真空区间 | 101-33.5 kPa | 33.5-8.6 kPa | 8.6-2.8 kPa | 2.8-0.5 kPa | 0.5-0.067 kPa |
主要冶金目的 | 快速预抽 | 真空脱气 | 真空脱气 真空碳脱 自然脱碳 | 真空深脱气 真空碳脱氧 自然脱碳 | 高真空深脱气 真空碳脱氧 自然脱碳 |
B1 | △ | ||||
B2 | △ | △ | |||
B3 | △ | △ | △ | ||
E4a | △ | △ | △ | △ | |
E4b | △ | ||||
E5a | △ | △ | △ | △ | △ |
E5b | △ | △ |
注△符号表示开，未注△符号表示关。
真空泵系统性能测试
序号 | 内容 | 值 | 内容的说明 | 测试方法及条件 |
1 | 抽气时间 | ≤6min（冷态时） | 真空罐内从大气压降至67Pａ | 在B1泵头部,用空气流量喷嘴。采用麦氏真空计测量。能源介质满足要求。 |
≤7min（热态时） | ||||
2 | 真空泵抽气能力 | 260kg/h | 67Pａ 时 | 同上 |
1800kg/h | 8.6 kPa时 | |||
3 | 真空系统泄漏量 | ≤15kg/h | 真空系统 | 按卖方提供的检漏测试说明书进行 |
4 | 蒸汽耗量（max.） | ≤9.5t/h | 蒸汽压力：0.8 MPa.G | 能源介质满足要求 |
5 | 浊环水耗量 | ≤600 m3/h | 能源介质满足要求 | |
6 | 机器冷却水耗量 | ≤80 m3/h | 能源介质满足要求 |

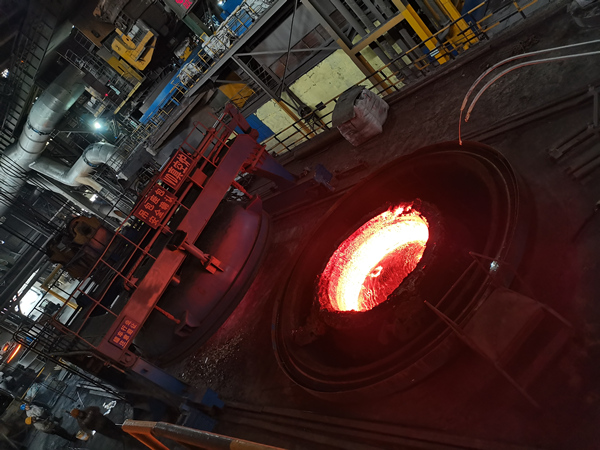

VD真空精炼炉 钢水真空抽气过程中

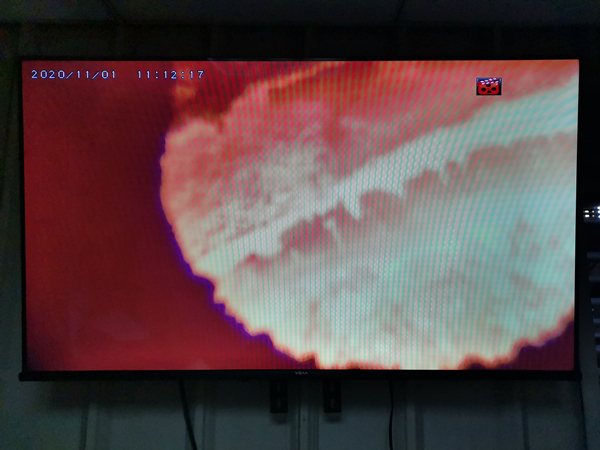

VD真空精炼炉 钢水真空抽气过程中钢液沸腾状态
VD真空精炼炉 钢水真空抽气结束
VD真空精炼炉工艺报表
