水冷炉盖- 电弧炉水冷炉盖_水冷炉盖生产厂家-- 由于高功率操作使电炉的生产能力增大，但同时也使炉盖耐火材料的热负荷显著增大，以致不可能用改进耐火材料来延长炉盖使用寿命。因此发展并迅速普及水冷技术.

        水冷技术是20世纪80年代从主炉盖开始的。主炉盖釆用水冷结构，小炉盖为砌砖和不定形耐火材料预制块，使炉盖耐火材料消耗降低了一半，达到1.5kg/t。

        20世纪80年代中后期，在二次电压低的小炉盖也采用了水冷，进而实现了全水冷炉盖。现在电炉全水冷炉盖已普遍采用，只有电极周围的套砖为耐火材料，电炉盖的耐火材料消耗已下降到0.1kg/t以下。

        水冷炉盖用锅炉钢板焊接而成,整个炉盖都通水冷却。在水冷炉盖上只有3个电极孔是以耐火材料或整块耐火预制件砌筑，也可用不定形耐火材料，例如用刚玉浇注料进行浇注，以防止电极碰撞水冷炉盖造成打弧而被击穿。

        大炉盖为箱式型或管式结构，小炉盖一般为内部分割通水型结构。北京冶金设备研究院设计的水冷炉盖，自1991年用于张家港市永新钢铁厂70tUHP电炉以来，运行良好，吨钢成本下降明显。该装置由水冷炉盖和水冷炉壁两部分组成。水冷炉盖为径向管式结构，由强制对流冷却水冷却。炉盖中心部分为耐火砖砌筑的3个电极孔，中心小炉盖使用寿命300次左右。在炉盖内壁及上表而有耐火材料覆盖层，层内预埋有防止耐火材料脱落的加强筋。目前，长城特殊钢公司的30tUHP电炉和福建中钢公司的50tUHP电炉已使用这种国产水冷炉盖，获得好的技术经济效益，

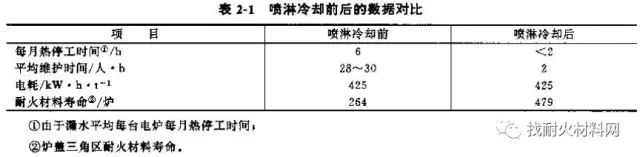

        90年代开发了整体型喷淋式水冷方法。原来的箱型结构，加压通水时有时发生漏水情况,漏水量多了就难以继续使用。喷淋水冷是在小水量下形成湍流，传热系数大大增加，且用常压通水，漏水量少可安全使用。喷淋水冷条件适用于超高功率电炉盖、炉壁、排烟弯管等处。喷淋冷却炉盖具有良好的挂渣性能。美国Plymenth厂和德国Badishe厂的喷淋冷却炉盖寿命超过1000炉，日本大同制钢公司扣多厂最高寿命可达9000炉。喷淋冷却和常规冷却的比较(炉盖、炉壁和排烟弯管)见表2-1。喷淋冷却炉盖三角区耐火材料寿命提高约一倍。

据美国Vcar公司统计。采用喷淋冷却系统的效果如下：

(1)由于节约耐火材料和减少热停工时间及维修时间，吨钢经济效益可达35美元;

(2)喷淋水冷传热系数高，用水量减少50%;

(3)由于用常压水，安全性大为提高;

(4)结构简单，重量减轻。
