电弧炉炉壳-电弧炉成套设备厂家

电弧炉炉壳-电弧炉成套设备厂家

设备描述：

电弧炉炉壳由上炉壳、下炉壳，偏心底出钢机构和管式水冷炉壁组成。

上炉壳是由钢管焊成的圆桶型结构作支架，内挂水冷炉壁，水冷顶盖安装在偏心区内。

水冷炉壁为水冷密排管式结构，均布在上炉壳内壁，偏心区顶盖也为水冷密排管式结构，进出水均设有球阀。总进水有压力传感仪表及温度检测，总进水压力可在计算机上显示。

下炉壳是由圆筒形炉壳和碟形炉底焊接而成，并带有偏心底出钢口。

偏心底

出钢时需在炉中留10~15％的余钢，炉体倾动12-15度即可完成出钢，炉役后期若炉底有凹坑，炉体.大可倾动20度，将残钢倒尽。

上炉壳和下炉壳之间用销轴联接，便于拆卸，炉体上有牢固的吊耳，因此炉壳可整体吊出或吊入。

炉门框及炉门、炉门液压缸设计为全水冷结构，预留有炉门碳氧枪操作的空间。

EBT出钢开闭采用液压驱动，液压缸为全水冷结构。

电弧炉上炉壳：

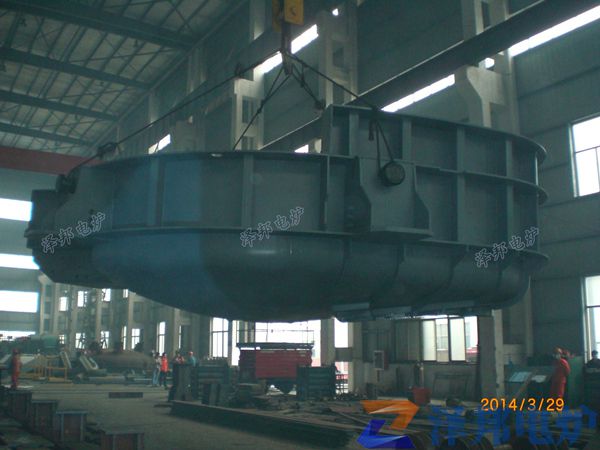

电弧炉下炉壳：
