山东80t真空VOD炉/VD炉工程

项目概况：

      山东西王特钢有限公司80t VOD真空精炼炉采取设备供货和安装调试指导的模式，建设周期从合同生效到热试车开始共6个月。

产品大纲：

相关工艺条件：

电炉：

钢包：

LF精炼炉：

VOD真空精炼炉操作条件：

连铸机：

钢液处理工艺路线：

80t电炉→80t LF→CCM。

80t电炉→80t LF→80t VOD→CCM。

公辅介质条件：

设备冷却水水质要求表：

单盖双罐双工位VOD作业周期表：

处理步骤：

     电炉出钢后，需进行VD处理的钢水经过LF调整钢水温度和成分，使钢水成分合格。吊包入罐→接入氩气→测温取样→盖车走行→落盖→开主真空阀抽真空→抽真空至67Pa(真空下碳脱氧)→加合金料→测温取样→复压→提盖→盖车走行→喂线→测温取样→断开氩气→吊包出罐。

    整个处理过程可采用PLC或手动方式进行控制，而处理结果并入电炉二级控制系统进行LF-VOD生产计划编制与管理。

设备组成：

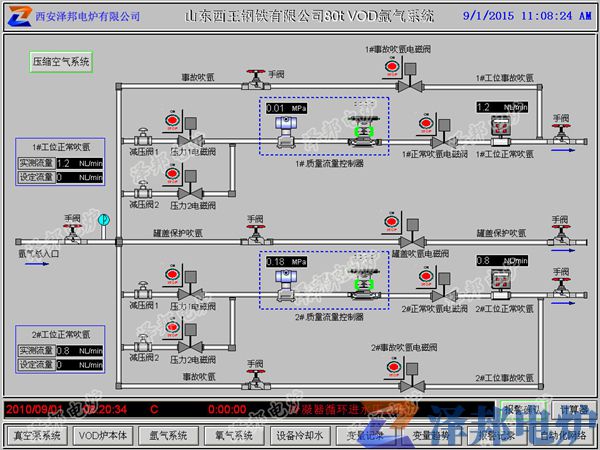

    VOD真空脱气装置由真空罐、真空罐盖、真空罐盖移动台车、水冷氧枪装置、真空加料装置、真空抽气管道、真空系统、能源供应系统、吹氩系统、液压系统、氧气系统、压缩空气系统、冷却水系统、真空测量系统、TV摄像监视和电气控制等系统组成。

一套真空罐包括：

真空罐体                     1座

氩气快速接头               1套

密封圈冷却供水系统     1套

密封（O型密封圈）      1套

钢包座架                     2套

接渣盘                        1套

耐材（用户自备）        1套

技术数据：

真空罐法兰外径           ~Φ5950mm

真空罐直径                 ~Φ5600mm

真空罐总高                 ~5900mm

罐壁钢板厚度               ~25mm

罐底钢板厚度               ~36mm

密封圈材料                 硅橡胶

密封圈直径                 ~Φ45mm

一套罐盖包括：

带水冷法兰的罐盖           1个

防溅盖                           1个

吊挂升降机构                 1套

人工窥视孔                    1套

TV摄像孔                       1套

氧枪孔                           1套

合金投料孔                     1套

水冷挡板                        1套

防溅罩吊挂                     3套

水冷挡板吊挂                  3套

密封                               1套

水冷管、软管接头和支架  1套

耐材（用户自备）            1套

技术数据：

☆  罐盖

☆  防溅盖

☆  水冷挡板

一台真空罐盖台车包括：

台车本体                         1台

带扶手和梯子的工作平台   1套

自承式钢结构                   1套

升降装置                         2套（含油缸、链轮、链条、连杆和同步轴）

位置开关                         1套

车轮系                            4套

齿轮电机装置                   2套（三合一）

拖链                                1套

硬管、软管、管接头和支架  1套

技术数据

轨道中心距                     ~6900mm

轮距                              ~5800mm

车轮直径                        Φ630mm

台车走行距离                   ~14m

台车走行速度                   2~12m/min（VVVF）

定位精度                         ±10mm

油缸直径                         ~Φ250mm

油缸行程                         ~1100mm

罐盖提升速度                   ~1m/min（可调）

液压介质                         水--乙二醇或脂肪酸脂

液压介质压力                   12MPa

电缆拖链长度                   ~11m

宽度                               0.8m

弯曲半径                         0.8m

台车电机功率                  2×7.5KW（带制动器）

一套合金加料装置包括：

上部料斗                     1个

下部料斗                     1个

上部料斗顶盖               1个

真空锁                         1个

气缸                            2个

气动阀（三通）            1个

吹扫阀                         1个

密封件                         1套

位置开关                      1套

技术数据

1套真空泵及冷凝器包括：

..、二、三级增压泵（B1、B2、B3）     1套

第四、五级主喷射泵（E4a、E5a）            1套

第四、五级辅喷射泵（E4b、E5b）            1套

主列冷凝器（C1、C2a、C3）                    1套

辅列冷凝器（ C2b）                                 1套

各级喷射泵和冷凝器间的连接管线              1套

尾气排放管                                              1套

技术数据

真空泵系统主要参数及操作模式

真空泵采用SP350—型快速启动蒸汽喷射泵，适用于VOD真空精炼装置。主要性能参数如下:

      真空泵主要操作模式

注：1mbar=100Pa,  注△符号表示开，未注△符号表示关。

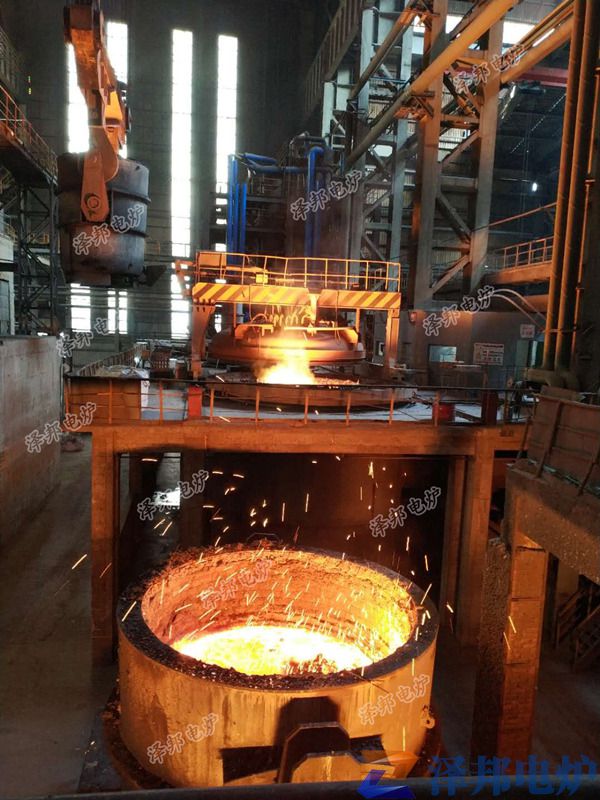

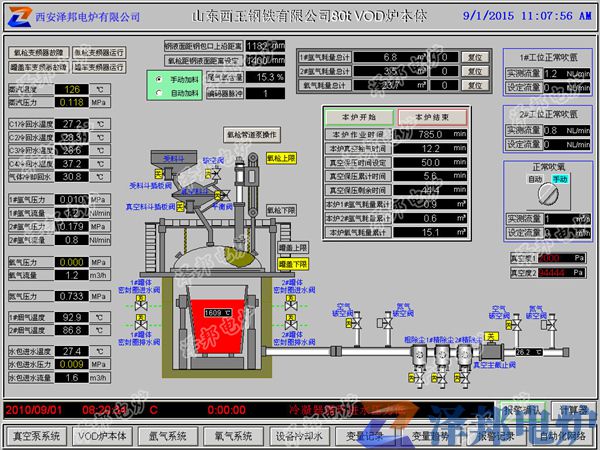

VODl炉本体：

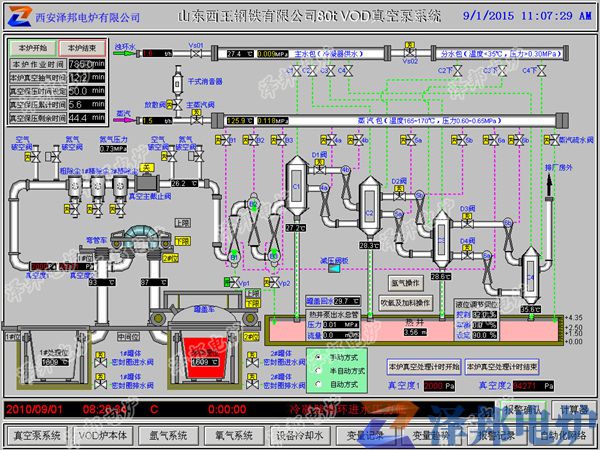

真空泵系统：

浊环水系统：

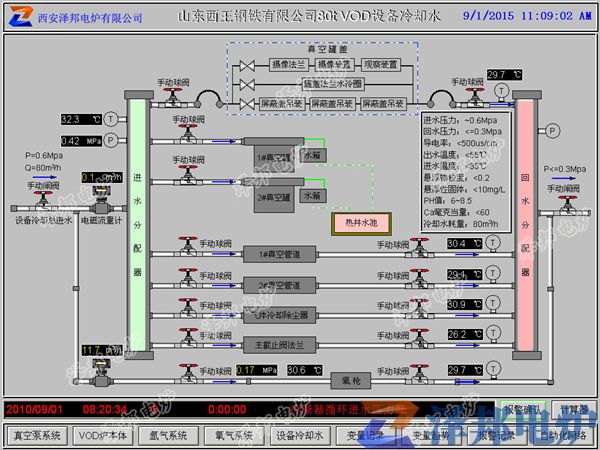

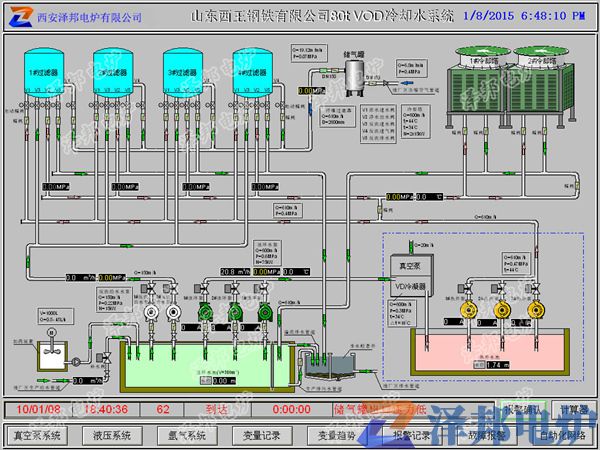

设备冷却水系统：
